Maszyny wiązki przewodów: niewidzialna siła stojąca za nowoczesną elektroniką

I. Wprowadzenie

Czy kiedyś przestałeś rozważyć skomplikowaną sieć przewodów, która zasila Twój samochód, utrzymuje działanie lodówki lub umożliwia bezproblemowe funkcjonowanie smartfona? Ukryty pod elegancką zewnętrzną częścią niezliczonej codziennej elektroniki leży złożony, zorganizowany system kabli zwanych wiązką przewodów. Ci nieoczekiwani bohaterowie mają kluczowe znaczenie dla przesyłania mocy, danych i sygnałów, zapewniając bezpieczne i wydajne działanie praktycznie każdego urządzenia elektronicznego, którego używamy.

Ale w jaki sposób te skomplikowane pakiety drutów tworzone z taką precyzją i konsekwencją? Odpowiedź leży z Maszyna wiązki przewodów . Przewodowa wiązka wiązki to wyrafinowany element wyposażenia przemysłowego zaprojektowany do automatyzacji i usprawnienia procesu produkcyjnego wiązek przewodów. Od cięcia i usuwania drutów po zaciskanie terminali i montaż złącza, maszyny te odgrywają kluczową rolę w przekształcaniu surowców w ważne tętnice nowoczesnej technologii.

W dzisiejszym szybkim krajobrazie produkcyjnym zapotrzebowanie na wysokiej jakości, niezawodne i opłacalne wiązki przewodów jest stale rosnące. Maszyny wiązki przewodowej są w czołówce zaspokajania tego popytu, oferując niezrównaną wydajność, precyzję i wszechstronność. Ten artykuł zagłębi się w świat maszyn wirusowych, badając ich podstawowe komponenty, mechanizmy operacyjne, różnorodne zastosowania i transformacyjne korzyści, jakie przynoszą do różnych branż.

Ii. Podstawy wiązek przewodów

U jego rdzenia wiązką przewodową jest zorganizowany zespół przewodów, kabli i często innych komponentów, takich jak złącza, zaciski i pokrycia ochronne, zaprojektowane do przesyłania energii elektrycznej lub sygnałów.

A. Składniki wiązki przewodowej

Część	Opis
Przewody	Są to kanały prądu elektrycznego lub danych. Występują one w różnych typach (np. Wytwórczych, stałych), wskaźnikach (grubości) i materiałach izolacyjnych, wybranych na podstawie wymagań dotyczących napięcia, prądu i środowiska aplikacji.
Złącza	Urządzenia, które łączą obwody elektryczne, umożliwiające łatwe połączenie i odłączenie. Zmieniają się w zakresie kształtu, rozmiaru, liczby pinów i mechanizmów blokujących, dostosowane do określonych interfejsów (np. Motoryzacji, danych, mocy).
Terminale	Metalowe elementy zaciśnięte lub lutowane do końca drutu, umożliwiając podłączenie go do złącza lub innego punktu elektrycznego. Typowe typy obejmują zaciski pierścieniowe, zaciski łopatki i zaciski PIN.
Taśmy, kanały i pokrycia ochronne	Materiały takie jak taśma elektryczna, plecione rękawy, rurki faliste lub rurka kurcząca ciepło są używane do wiązania przewodów, zapewniają odporność na ścieranie, chronić się przed wilgocią i oferują izolację.

B. Dlaczego wiązki przewodów są niezbędne?

Wiązki przewodowe są czymś więcej niż tylko wiązkami drutów; mają kluczowe znaczenie dla:

Organizacja i oszczędność przestrzeni: Konsolidują wiele poszczególnych przewodów w jedną jednostkę, dzięki czemu instalacja jest lepsza, bardziej wydajna i optymalizująca przestrzeń w złożonych systemach.
Ochrona przed czynnikami środowiskowymi: Ochronne pokrycia osłony przewody przed ciepłem, zimnem, ścieraniem, wilgocią, chemikaliami i wibracjami, przedłużając ich długość życia i zapewniając niezawodność.
Łatwość instalacji i konserwacji: Zorganizowana wiązka wiązki upraszcza proces instalacji, zmniejszając błędy i oszczędzając czas. Uczynia to również rozwiązywanie problemów i konserwacji.
Zapewnienie integralności elektrycznej i bezpieczeństwa: Dzięki precyzyjnemu routingowi i zabezpieczaniu przewodów wiązki uprzęży zapobiegają krótkim obwodom, zmniejszają zakłócenia elektromagnetyczne (EMI) i zapewniają spójną wydajność elektryczną, która jest najważniejsza dla bezpieczeństwa.

Iii. Rodzaje maszyn wiązki przewodów

Maszyny wiązki przewodów występują w różnych formach, z których każda specjalizuje się na określonym etapie procesu produkcyjnego lub integrując wiele funkcji w celu uzyskania wyższej automatyzacji.

A. Kategoryzacja według funkcji

Typ maszyny	Opis
Maszyny do cięcia i usuwania	Są one fundamentalne. W pełni automatyczny: Zdolne do precyzyjnego pomiaru, cięcia i usuwania izolacji z obu końców drutu w jednym, ciągłym działaniu. Niektóre zaawansowane modele mogą również zacisnąć terminale jednocześnie. Półautomatyczne (np. Strippers Benchtop): Wymagaj ręcznego zasilania przewodów, ale automatyzuj proces usuwania, idealny do niższych objętości lub określonych zastosowań.

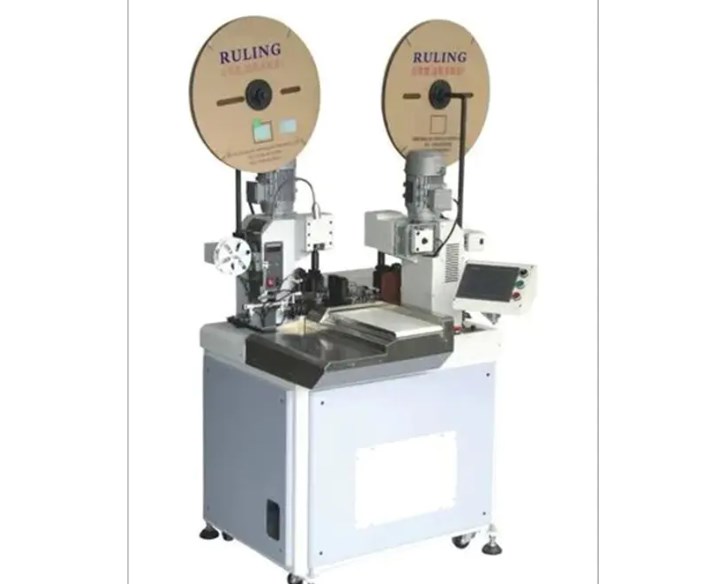

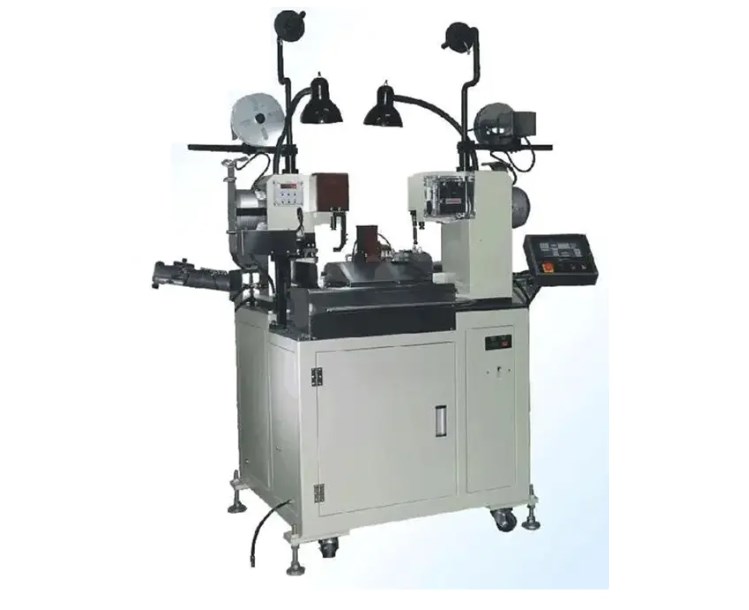

Zaciśnięcie maszyn	Służy do przymocowania zacisków do rozebranych końców drutów. Automatyczne prasy zaciskujące: Maszyny szybkie, które zasilają terminale masowe, zaciskają je na druty i często integrują się z jednostkami cięcia i usuwania. Narzędzia do zaciskania półautomatycznego: Benchtop maszyny, w których operator ręcznie umieszcza drut i zacisk. Narzędzia do zaciskania ręki: Używany do bardzo niskiej objętości, prototypowania lub specjalistycznych napraw.
Maszyny wstawiania terminali	Po zacięciu terminali maszyny te automatycznie lub półautomatycznie wkładają zaciśnięte terminale do prawidłowych wnęk obudowy złącza.
Maszyny do nagrywania i pakowania	Maszyny te owijają zmontowane przewody różnymi taśmami (np. PVC, tkaniną, samozaloną) lub stosują przewody ochronne, tworząc ostateczną wiązkę wiązki.
Maszyny testowe	Niezbędne do kontroli jakości. Testowanie ciągłości: Sprawdza otwarte obwody lub przerwy w przewodach. Testowanie rezystancji izolacji: Weryfikuje integralność izolacji drutu. Testy funkcjonalne: Symuluje zamierzone działanie wiązki, aby zapewnić poprawnie połączenia i sygnały.

B. Systemy zintegrowane vs. samodzielne

Producenci mogą wybierać między samodzielnymi maszynami do określonych zadań lub systemów zintegrowanych, które łączą wiele funkcji (np. Maszyny odcinające paski) w jedną zautomatyzowaną linię, oferując wyższą przepustowość i zmniejszoną obsługę ręczną.

C. Maszyny wyspecjalizowane

Niektóre maszyny są przeznaczone do bardzo specyficznych zastosowań, takich jak przetwarzanie kabli koncentrycznych, płaskich kabli wstążkowych lub obsługa wyjątkowo małych przewodów do mikroelektroniki lub przewodów dużych mierników do wytrzymałych zastosowań przemysłowych.

Iv. Kluczowe komponenty i technologie

Precyzja i wydajność maszyn wiązki przewodów wynikają z ich wyrafinowanych wewnętrznych komponentów i zintegrowanych technologii.

Komponent/technologia	Rola
Systemy żywieniowe	Systemy te, w tym kołowrotki drutu i dereelery, zapewniają gładkie i spójne zasilanie drutu do maszyny, zapobiegając splątaniu i problemom z napięciem.
Jednostki pomiarowe i cięcia	Wyposażone w wysoce dokładne czujniki i łopatki, jednostki te dokładnie mierzą pożądaną długość drutu i wykonują czyste, bez nur.
Rozbijanie ostrzy i mechanizmów	Specjalistyczne ostrza usuwają izolację bez uszkodzenia przewodu przewodu. Różne rodzaje ostrzy i mechanizmy usuwania są używane do różnych wskaźników drutu i materiałów izolacyjnych.
Zaciśnięcie aplikatorów i umierających	Są to precyzyjne narzędzia, które tworzą zacisk wokół przewodu przewodu, zapewniające bezpieczne i elektryczne połączenie. Prawidłowy zestaw matrycy jest kluczowy dla każdego typu terminala.
Systemy wizji	Coraz częściej powszechne systemy wizji wykorzystują kamery i oprogramowanie do przetwarzania obrazu do kontroli końców drucianych, zacisku jakości i wstawiania terminali, identyfikacji wad w czasie rzeczywistym i poprawy kontroli jakości.
Oprogramowanie i automatyzacja	Programowalne kontrolery logiczne (PLC) i przyjazne dla użytkownika interfejsy oprogramowania operacje maszyny sterują, umożliwiając precyzyjne programowanie długości drutu, głębokości usuwania i parametrów zaciskania. Umożliwia to szybkie zmiany i złożone konfiguracje wiązki wiązki.
Funkcje bezpieczeństwa	Nowoczesne maszyny zawierają liczne funkcje bezpieczeństwa, w tym ochroniarzy, przyciski zatrzymania awaryjnego i blokady, aby chronić operatorów podczas użytkowania.

V. Jak działają maszyny wiązki przewodów (proces produkcyjny)

Tworzenie wiązki przewodowej jest procesem wieloetapowym, w dużej mierze zautomatyzowanym przez te wyspecjalizowane maszyny.

A. Podawanie i pomiar drutu

Kolejka przewodowa zasila drut do maszyny. Dokładny koder mierzy dokładną długość wymaganą dla każdego segmentu wiązki.

B. cięcie drutu

Po mierzeniu pożądanej długości ostre ostrze czysto przecina drut.

C. Rozbiór drutu

Następnie maszyna dokładnie usuwa określoną długość izolacji z jednego lub obu końców drutu wyciętego, odsłaniając przewodnik do zakończenia.

D. Terminal Cripping

Rozebrany koniec drutu jest przekazywany do aplikatora zaciśnięcia, który wykorzystuje zestaw matrycy do mechanicznego deformowania zacisku wokół przewodu, tworząc silne połączenie elektryczne i mechaniczne. Można to zrobić na jednym lub obu końcach.

E. Wstawienie pieczęci (jeśli dotyczy)

W przypadku uprzęży wymagających ochrony środowiska pieczęcie mogą być automatycznie lub ręcznie wkładane na drut przed zaciskaniem.

F. Zespół złącza

Przewody zaciśnięte z terminalami są następnie wkładane do odpowiednich wnęk obudowy złącza. Ten krok może być ręczny dla złożonych uprzęży lub zautomatyzowany dla prostszych.

G. Tapowanie/pakiet

Zgromadzone przewody są następnie łączone ze sobą za pomocą taśmy elektrycznej, plecionymi rękawami lub rurami falistymi w celu utworzenia końcowej struktury wiązki wiązki, zapewniając ochronę i organizację.

H. Testowanie i kontrola jakości

Wreszcie ukończona wiązka przewodów ulega rygorystycznym testowaniu (ciągłość, izolacja, funkcjonalna), aby zapewnić, że spełnia wszystkie specyfikacje elektryczne i mechaniczne i jest wolna od wad.

Vi. Zastosowania w różnych branżach

Maszyny wiązki przewodów są niezbędne w szerokiej gamie branż, co stanowi podstawę funkcjonalności różnorodnych produktów.

Przemysł	Zastosowanie wiązek przewodów
Automobilowy	Być może największy konsument, przemysł motoryzacyjny w dużej mierze opiera się na wiązkach przewodowych dla systemów zarządzania silnikami, oświetlenia wnętrz, rozrywki, funkcji bezpieczeństwa (ABS, poduszek powietrznych) i dystrybucji energii w całym pojeździe.
Lotnisko i obrona	W krytycznych zastosowaniach, takich jak awionika, systemy kontroli lotów i sprzęt wojskowy, wiązki przewodów muszą spełniać rygorystyczne standardy niezawodności i wydajności, często działające w ekstremalnych środowiskach.
Elektronika	Od elektroniki konsumpcyjnej, takiej jak telewizory i komputery, po przemysłowe panele kontrolne i sprzęt sieciowy, wiązki przewodów zapewniają wewnętrzną infrastrukturę okablowania.
Urządzenia medyczne	Precyzja i niezawodność są najważniejsze w sprzęcie medycznym. Połączenia przewodów znajdują się w maszynach diagnostycznych, narzędziach chirurgicznych, systemach monitorowania pacjentów i innych.
Telekomunikacja	Uprząż są niezbędne do łączenia komponentów w infrastrukturze komunikacyjnej, w tym stacjach bazowych, centrach danych i urządzeniach sieciowych.
Urządzenia domowe	Codzienne urządzenia, takie jak pralki, lodówki, piekarniki i odkurzacze, wykorzystują wiązki przewodów do ich wewnętrznych połączeń elektrycznych.
Maszyny przemysłowe	Robotyka, sprzęt do automatyzacji fabrycznej i ciężkie maszyny zależą od solidnych wiązek przewodów w zakresie transmisji zasilania i sterowania.

VII. Korzyści z korzystania z maszyn wiązki przewodów

Przyjęcie maszyn wiązki przewodów oferuje producentom znaczące zalety.

Korzyść	Wyjaśnienie
Zwiększona wydajność produkcji i szybkość	Automatyzacja drastycznie skraca czas potrzebny na wytworzenie uprzęży w porównaniu z metodami ręcznymi, co prowadzi do wyższej wydajności.
Zwiększona precyzja i dokładność	Maszyny wykonują zadania o spójnej precyzji, minimalizując błąd ludzki w cięciu, usuwaniu i zaciskaniu, co ma kluczowe znaczenie dla jakości produktu.
Lepsza jakość produktu i niezawodność	Spójne procesy powodują jednolite uprzęże z wiarygodnymi połączeniami elektrycznymi, zmniejszając defekty i zapewniając długoterminową wydajność.
Zmniejszone koszty pracy	Automatyzacja zmniejsza poleganie na pracy fizycznej w zakresie powtarzalnych zadań, umożliwiając przydzielenie zasobów ludzkich na bardziej złożone lub nadzorcze role.
Zminimalizowane marnotrawstwo materiałowe	Dokładne pomiary i kontrolowane procesy zmniejszają materiał złomu, co prowadzi do oszczędności kosztów.
Większe bezpieczeństwo dla operatorów	Zautomatyzowane maszyny zmniejszają potrzebę obsługi ostrych narzędzi lub wykonywania powtarzających się ruchów, poprawiając bezpieczeństwo w miejscu pracy.
Skalowalność i elastyczność w produkcji	Maszyny mogą być zaprogramowane dla różnych konfiguracji uprzęży, umożliwiając producentom szybkie dostosowanie się do zmieniających się wymagań produktów i skalowania produkcji w razie potrzeby lub w dół.

VIII. Czynniki, które należy wziąć pod uwagę przy wyborze maszyny do wiązki przewodowej

Wybór odpowiedniej maszyny wiązki przewodów to strategiczna decyzja, która wpływa na wydajność produkcji i jakość produktu.

Czynnik	Namysł
Wymagania dotyczące wielkości produkcji i przepustowości	Przewidywana objętość potrzebnych uprzęży będzie dyktować poziom automatyzacji i prędkości wymaganej z maszyny.
Rodzaje drutów i rozmiary	Upewnij się, że maszyna może obsłużyć określony zakres mierników, materiałów izolacyjnych i rodzajów (np. Jedno rdzeń, wielordzeniowe, ekranowane) używane w twoich produktach.
Typy terminali i złącza	Maszyna musi być kompatybilna z określonymi terminalami i złączami, których zamierzasz użyć, często wymagając wyspecjalizowanych aplikatorów i umierających.
Pożądany poziom automatyzacji	Zastanów się, czy maszyny półautomatyczne wystarczą do niższych objętości, czy też w pełni automatyczny, zintegrowany system jest niezbędny do produkcji o dużej objętości.
Budżet i ROI	Oceń początkowy koszt inwestycji w stosunku do długoterminowych korzyści pod względem zwiększonej wydajności, zmniejszonej siły roboczej i lepszej jakości w celu ustalenia zwrotu z inwestycji.
Ślad maszyny i dostępność przestrzeni	Oceń fizyczny rozmiar maszyny i upewnij się, że mieści się ona w układzie zakładu produkcyjnego.
Wsparcie dostawcy, usługi i części zamienne	Niezawodne wsparcie posprzedażne, łatwo dostępne części zamienne i pomoc techniczna mają kluczowe znaczenie dla minimalizacji przestojów.
Integracja oprogramowania i przyjazność dla użytkownika	Intuicyjny interfejs użytkownika i kompatybilność z istniejącymi systemami wykonywania produkcji (MES) mogą znacznie zwiększyć wydajność operacyjną.

IX. Konserwacja i rozwiązywanie problemów

Właściwa konserwacja jest kluczem do zapewnienia długowieczności i optymalnej wydajności maszyn wiązki przewodów.

Aspekt	Opis
Regularne czyszczenie i smarowanie	Czyszczenie zapobiegawcze usuwa resztki i cząstki drutu, a właściwe smarowanie zmniejsza zużycie ruchomych części.
Zamiennik ostrza i matrycy	Z czasem wycinanie łopat i zaciskanie umiera i muszą być regularnie kontrolowane i wymieniane, aby zachować precyzję i jakość.
Kalibracja i regulacja	Okresowa kalibracja zapewnia, że pomiary, głębokości usuwania i siły zaciśnięcia pozostają dokładne.
Typowe problemy i rozwiązania	Operatorzy powinni być przeszkoleni do identyfikacji i rozwiązywania typowych problemów, takich jak poślizg drutu, niespójne długości pasków lub złe zaciski, często poprzez regulację ustawień maszyny lub wymiany zużytych części.
Znaczenie konserwacji zapobiegawczej	Zgodnie z ścisłym harmonogramem konserwacji zapobiegawczej znacznie zmniejsza prawdopodobieństwo nieoczekiwanych awarii, rozszerza żywotność maszynową i zapewnia spójną moc wyjściową.

X. Przyszłe trendy i innowacje

Przemysł maszyny wirusowej nieustannie ewoluuje, napędzane przez wymagania dotyczące większej wydajności, inteligencji i zrównoważonego rozwoju.

Tendencja	Wpływ/opis
Zwiększona automatyzacja i integracja robotyki	Trend w kierunku produkcji oświetleniowej będzie więcej robotów zintegrowanych z maszynami wiązki przewodów do automatycznego ładowania, rozładunku i złożonych zadań montażowych.
Przemysł 4.0 i inteligentna produkcja	Integracja z przemysłowym Internetem rzeczy (IIOT) pozwoli maszynom na gromadzenie i przesyłanie danych w czasie rzeczywistym na temat wydajności, potrzeb konserwacji predykcyjnych i wskaźników produkcji, umożliwiając mądrzejsze podejmowanie decyzji.
Zaawansowane systemy wizji i AI do kontroli jakości	Systemy wizji zasilane AI staną się jeszcze bardziej wyrafinowane, zdolne do wykrywania drobnych wad i anomalii z większą dokładnością, dalszym zwiększaniu zapewnienia jakości.
Miniaturyzacja i precyzja dla mniejszych komponentów	Gdy urządzenia elektroniczne kurczą się, maszyny wiązki przewodów będą musiały obsługiwać coraz mniejsze przewody i złącza o jeszcze wyższym poziomie precyzji.
Zrównoważony rozwój w produkcji	Przyszłe maszyny będą koncentrować się na efektywności energetycznej, zmniejszonym marnotrawstwie materiałowym i zdolności do przetwarzania bardziej przyjaznych dla środowiska materiałów z drutu i izolacji.
Dostosowywanie i produkcja na żądanie	Postępy w automatyzacji i oprogramowaniu umożliwią szybsze zmiany i bardziej elastyczne linie produkcyjne, co wspiera rosnące zapotrzebowanie na dostosowane i na żądanie wiązań przewodów.

Xi. Wniosek

Maszyny wiązki przewodowej są cichymi robotami stojącymi za funkcjonalnością i niezawodnością niezliczonych produktów elektronicznych, które określają nasz współczesny świat. Od skomplikowanego okablowania samochodu po delikatne połączenia w urządzeniu medycznym, maszyny te zapewniają płynnie i bezpiecznie zasilanie i dane.

Ich ciągła ewolucja, napędzana postępami w automatyzacji, sztucznej inteligencji i łączności, obiecuje jeszcze bardziej wydajną, precyzyjną i zrównoważoną przyszłość produkcji. Ponieważ technologia będzie się rozwijać, rola maszyn wiązki wzrośnie tylko o znaczeniu, umacniając ich pozycję jako niezbędne narzędzia w trwającym marszu innowacji.
